改動Onkyo TX-SR805之三

上期我們已經將安橋TX-SR805前置部分所有能夠除去的線路都移除了。現在這部分的線路相對只按下Pure Audio的選項更加清純。已經將其他部分的干擾減至最低。大家可以比較以下圖便會明白。

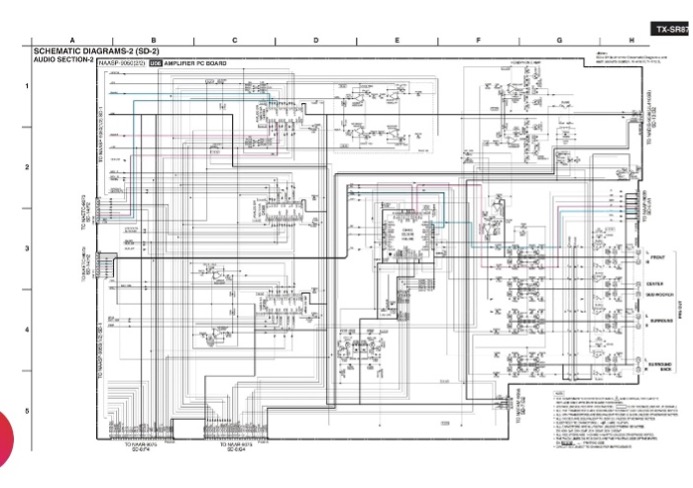

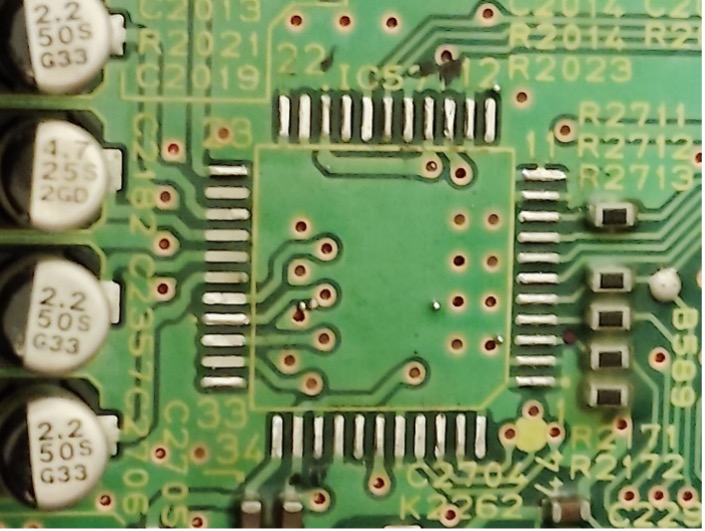

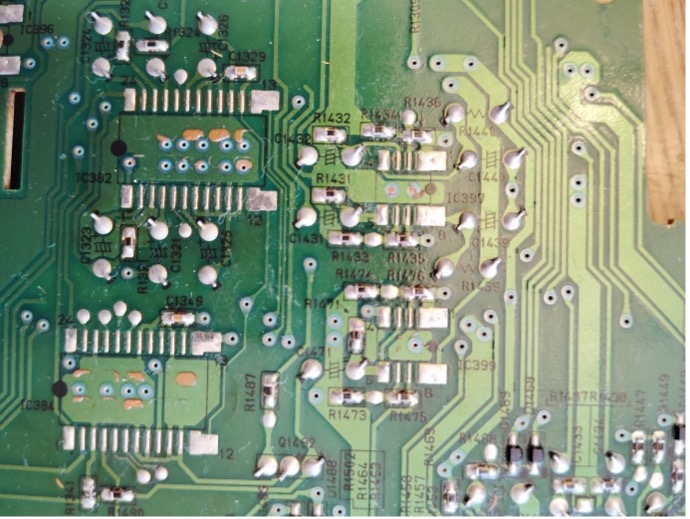

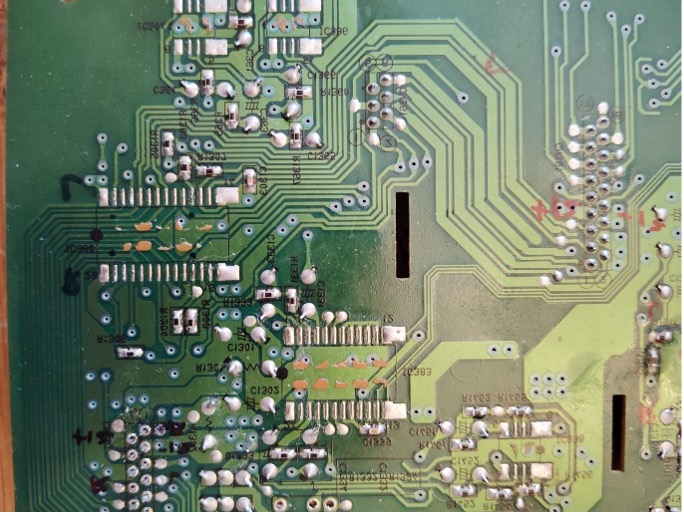

805整部機的走線圖	除去的部份

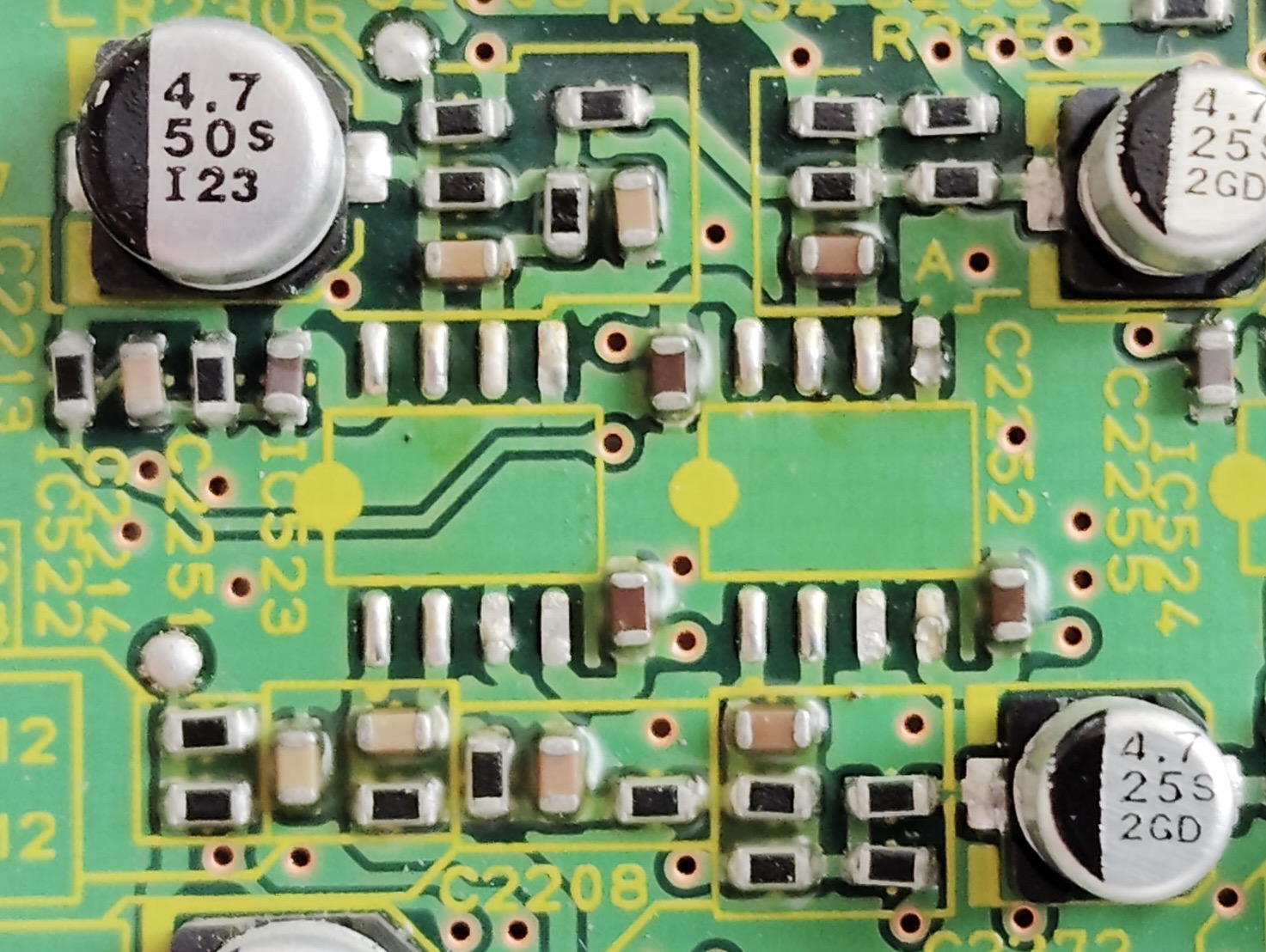

805前級的前部份	除去的部份
805前級的後部份	除去的部份

到了後級的部分,首先我們要拆去左邊整份功率管連散熱器。要拆805這份散熱器並不容易。首先你要拆去前面的散熱風扇及火牛組件,然後才可以將左邊整份散熱器移走。這塊散熱旁邊鑲了一塊L型鐵片用以承托U13供電底板。我們將這塊鐵片用epoxy貼在旁邊以便能夠重新承托供電底板。

用LM7809將風扇的電壓改為9V	承托U13供電底板由散熱器轉至機身

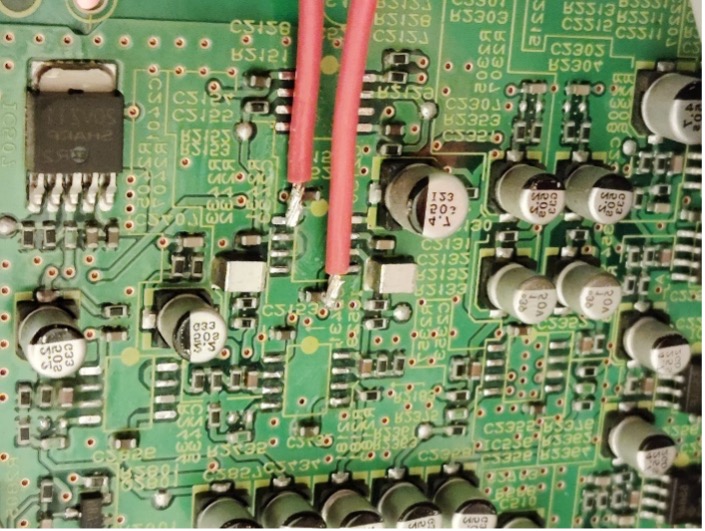

 接在我們需要連接安橋右邊八對的功率管。這個做法跟我以前改動後級的方式一模一樣我不再詳細地講解。因為805每聲道原先已經用了兩對管,所以實際上我們只是需要連接四對功率管組合。另一方面每次改動後我亦會順道將後級的bias調教一下。為著調教的時候會更加準確,我亦會將原來單一週轉的trimmer改為多週轉的。何況原厰一週轉trimmer的質量一般都很差勁。

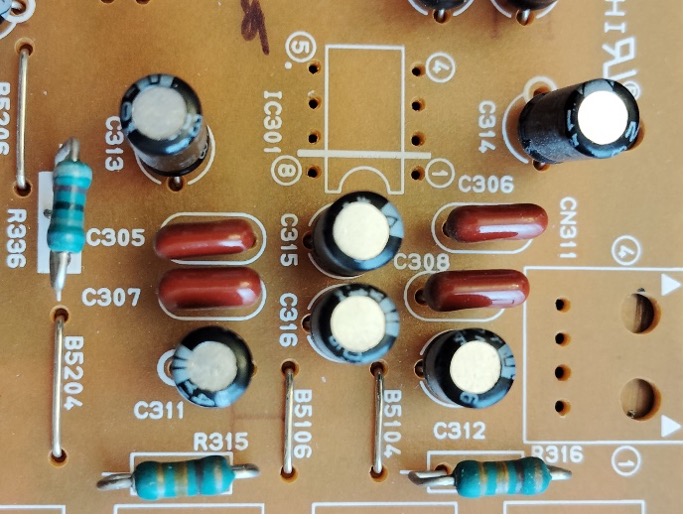

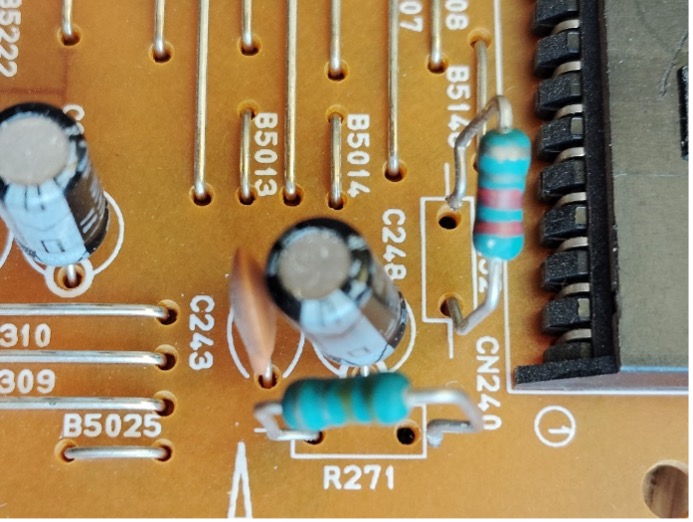

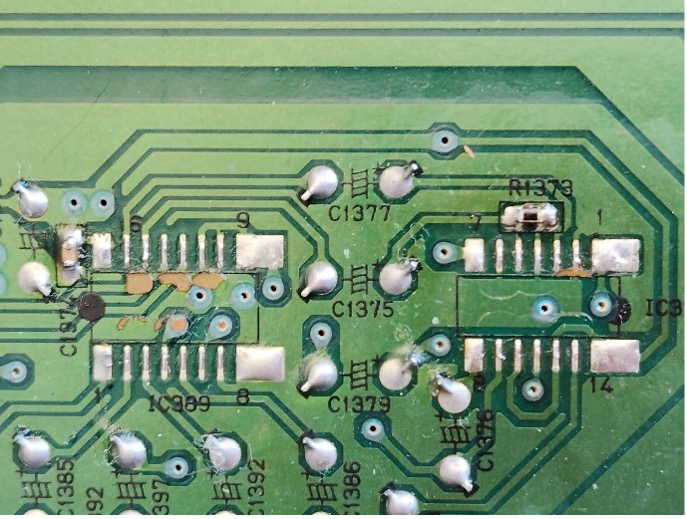

在前面面板上的Mic I/P op amp及Front Digital Optical I/P的電線亦切除	原來單一週轉的trimmer改為多週轉的

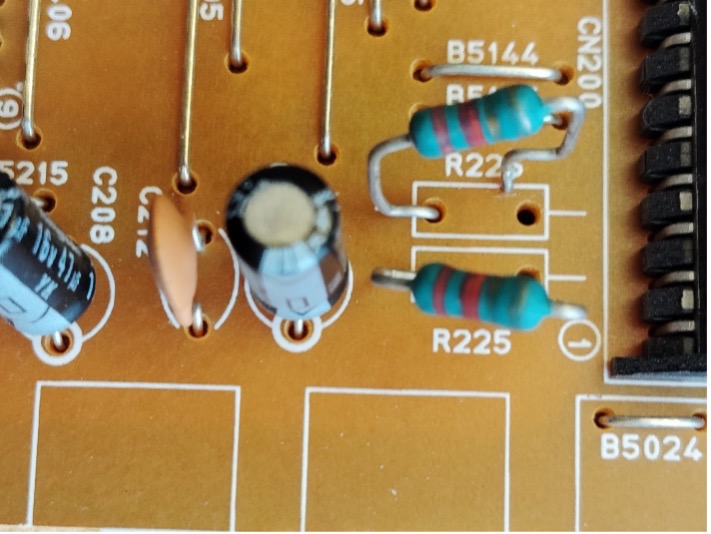

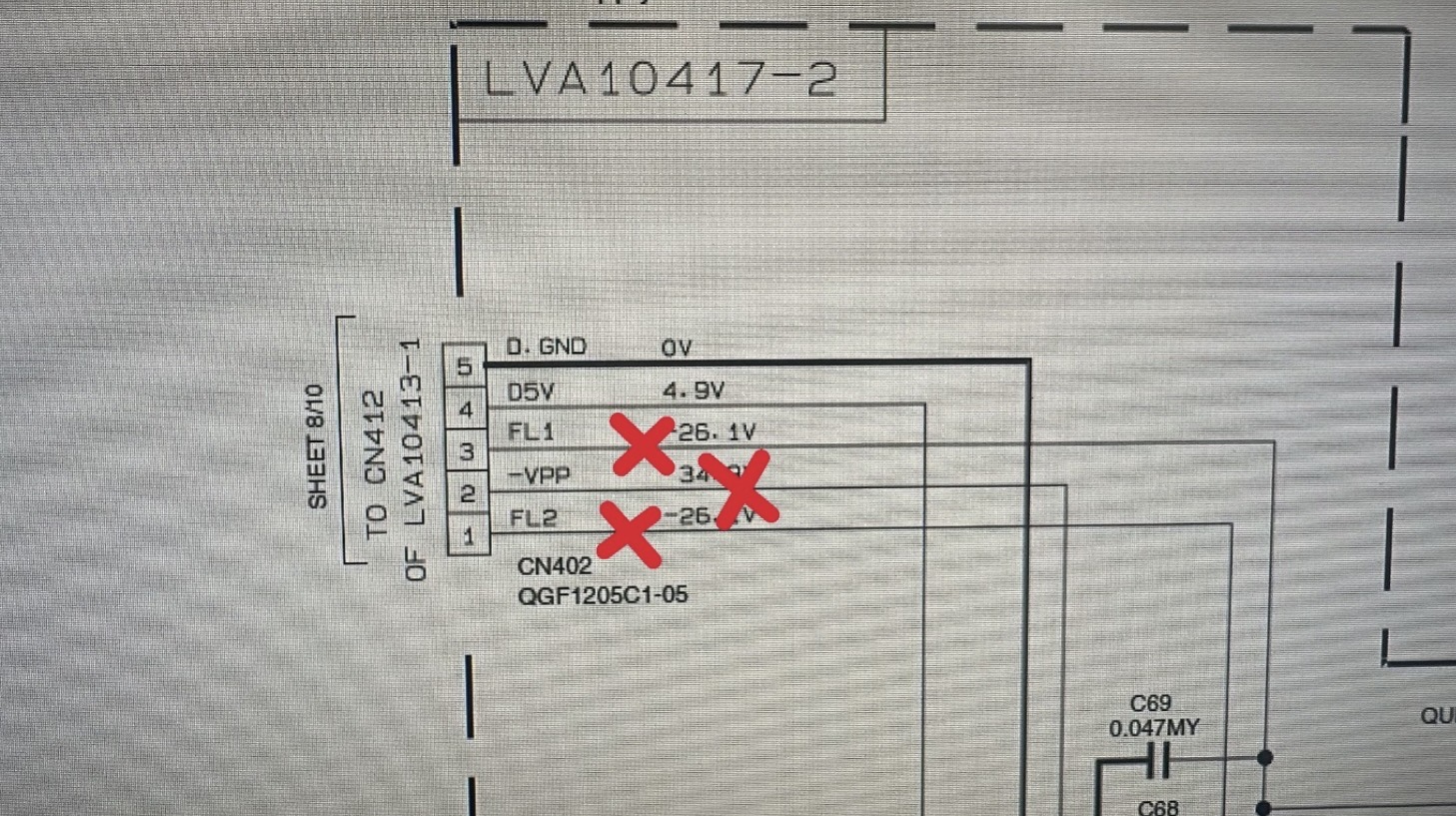

 因為既然改動後級的時候需要移開火牛及風扇的部分。因此我亦順便拆走前面面板線路上的mic op amp及前部份的數位輸入的供電。另一方面雖然我們已完全移走了Tuner的線路，事實Tuner的9V供電在最低的揚聲器輸出的線路板左邊。為了完全杜絕供電部份的干擾我們將這部份的電源徹底。我們只需要切開J9108及J9106便可。

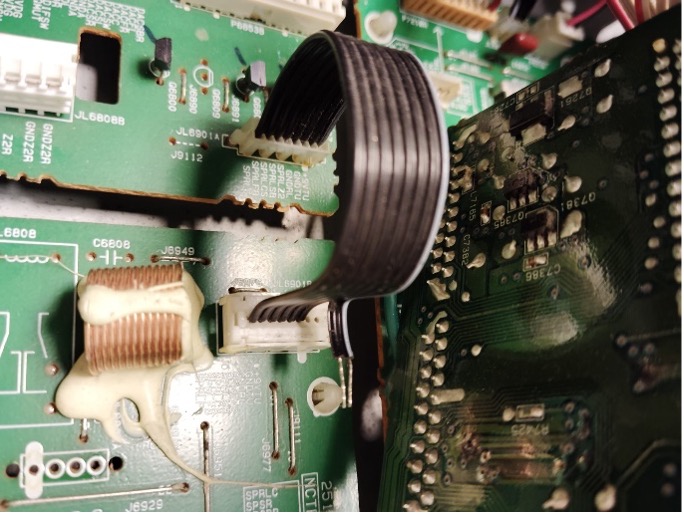

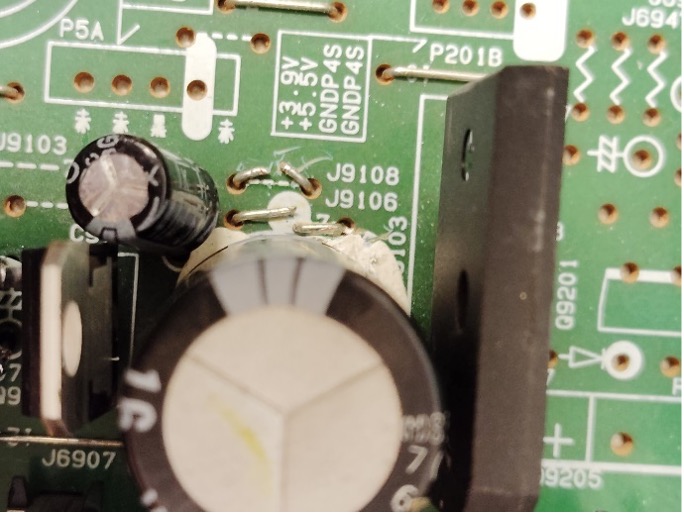

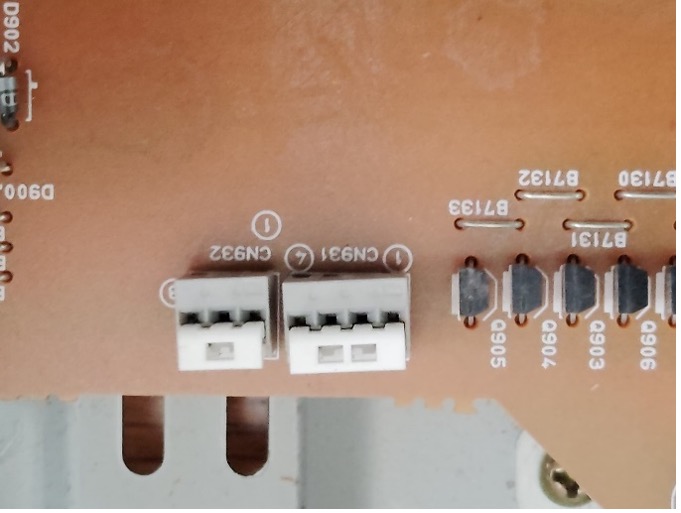

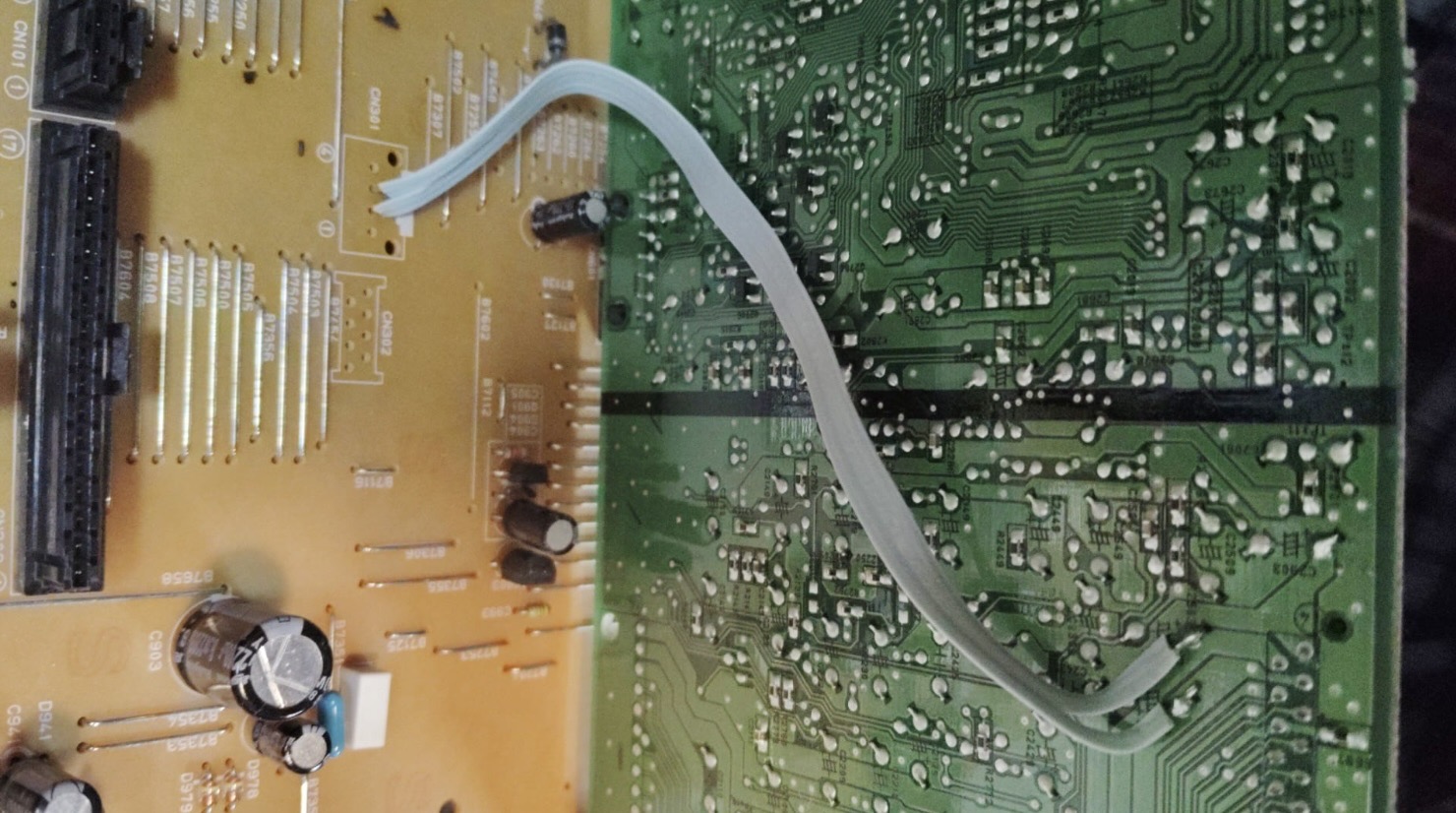

9V的Tuner供電由最底的線路板輸送到上面	切去J9108/J9106便完全徹底除去Tuner的供電

最後的一部分是要决定後級輸入的電壓。大家可能都不知道原來805用三種不同的電壓供電。控制不同的電壓純粹在U13這塊線路板上進行。U13接收由805機内處理器（Q7001）發出的訊號而改變。很多人都有問及關於環繞聲擴音機揚聲器阻抗的設定。這個要視乎機種而選擇8ohm或4ohm, 6ohm或4ohm諸如此類。基本上是以揚聲器高或低的阻抗作為依據。如果是作為推動環繞聲必須選擇8ohm的阻抗。其實這個高低阻抗的選擇只是後級使用一個較高或低的電壓推動。高電壓的話一般會有較大的動態,聲音會比較凌厲。會適合重播瞬變要求較高的環繞聲。低電壓的話會有較為柔和,豐厚的音色；聽音樂會較佳。805在8ohm時使用約65V的電壓供電,6ohm時則用約44V。據我了解805在低音量的時候則只用大約32V去推動,到音量增強時才跳到44V或65V推動。為了能夠肯定左右兩聲均跳到同一檔次的電壓。我改805的時候選取了6ohm,將它固定在44v。原因是我覺得用65V推動的805音色會較為粗獷。用44V加上並聯了八對功率管理應會有足夠的電流推動,音色暖和之餘亦會有出色的爆發能力。為了將805固定在44V我將U13後級電源線路板上的繼電器拆走。拆除JL6602接線後將繼電器RL6611及RL6612的1/4接上。這樣便能將供應電壓固定在44VDC。

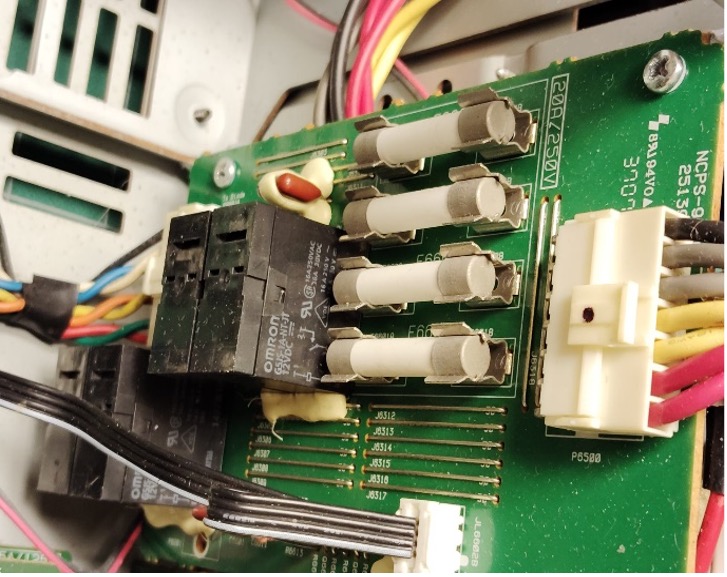

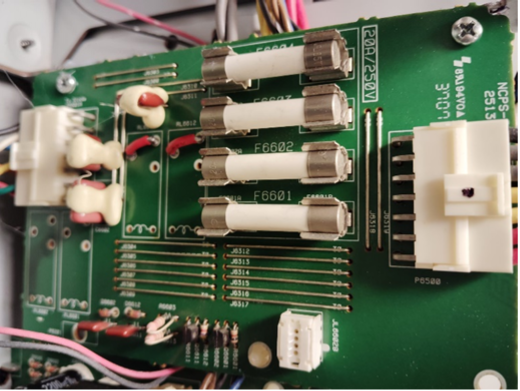

U13線路板調控後級的供電電壓	移除了JL6602及繼電器後的U13線路板



805由頭至尾都非常熱,為了減低它的熱度我決定將它的散熱風扇長著。805本身的散熱風扇比較大聲,我先將風扇的電壓改為9V。做法是先切去風扇開關的功能,然後將風扇供電的12V線路上加入7809 +9V穩壓減低噪音。若然覺得9V的音量仍然不能接受的話可以孝慮更換靜音風扇。但一般的靜音風扇的風量都比較微弱,是有點顧此失彼的感覺。我尚未找到有靜音風扇能夠提供大風量低噪音的。這個時候的安橋仍然會熱,但這是屬於可以接受的程度。

805的散熱一向被人批評為設計上的不足,除了本身產生大量的熱能外；整部機的散熱效能亦極低。而亦因為805巨大的散熱器,安裝在它後面的風扇縱使啟動亦未能惠及前部份包括功率管本身及後級推動的部份。這亦是我拆除機内一半散熱器的原因。現在左邊風扇的風力可以照顧到散熱器前半部份零件的散熱。為了進一步加強送風的效果我將805左半部份的機頂完全密封使這左部份形成一個wind tunnel。將風扇的風力直接帶到散熱器前面的部件。這樣做大大增強了左邊風扇的散熱作用及效能。

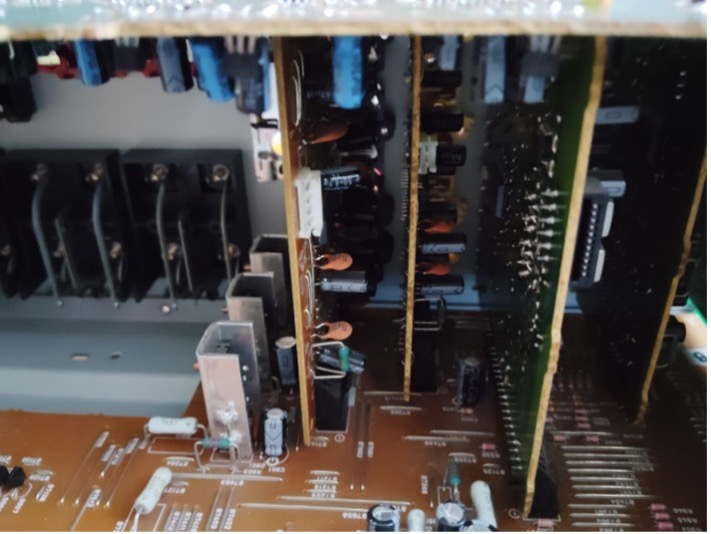

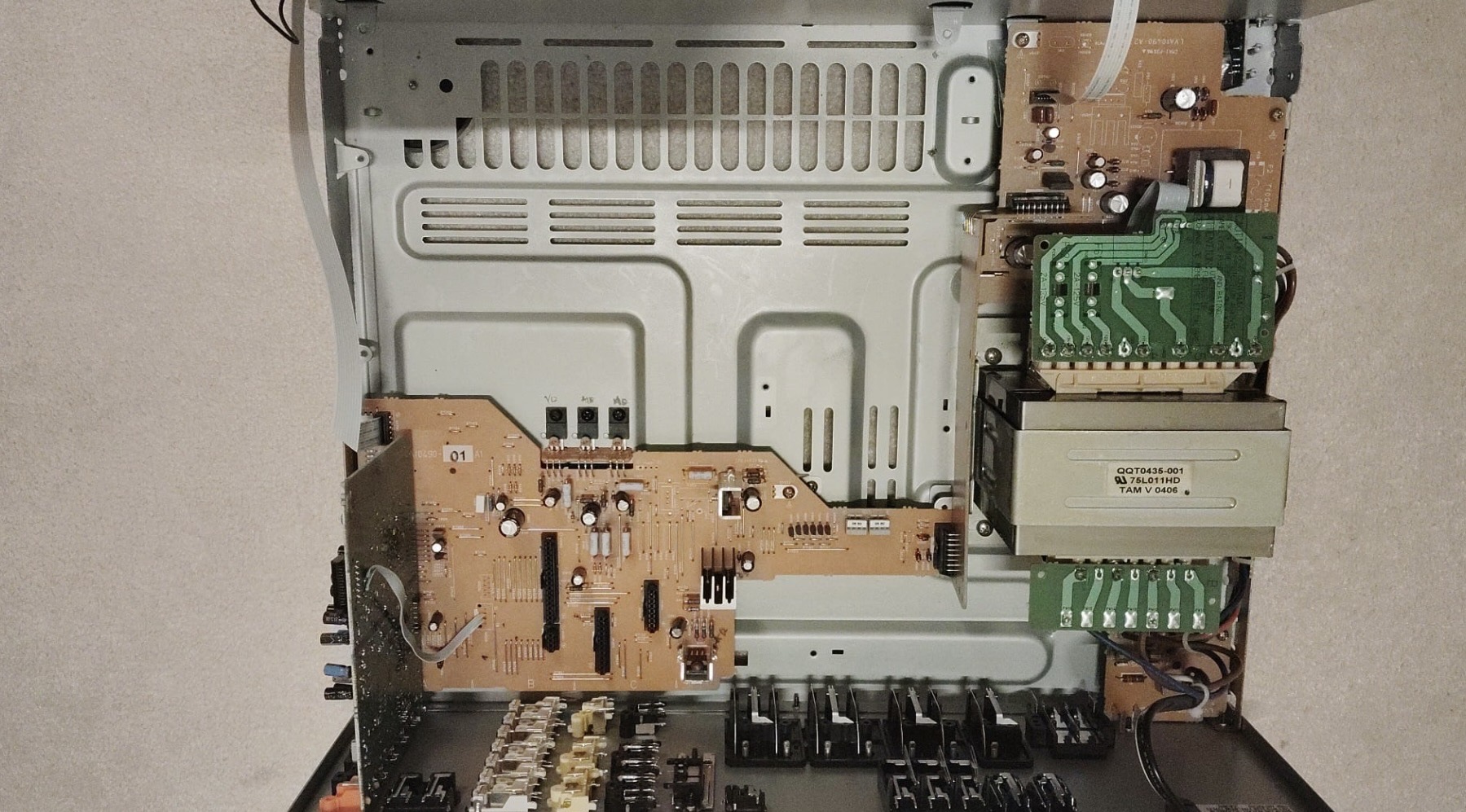

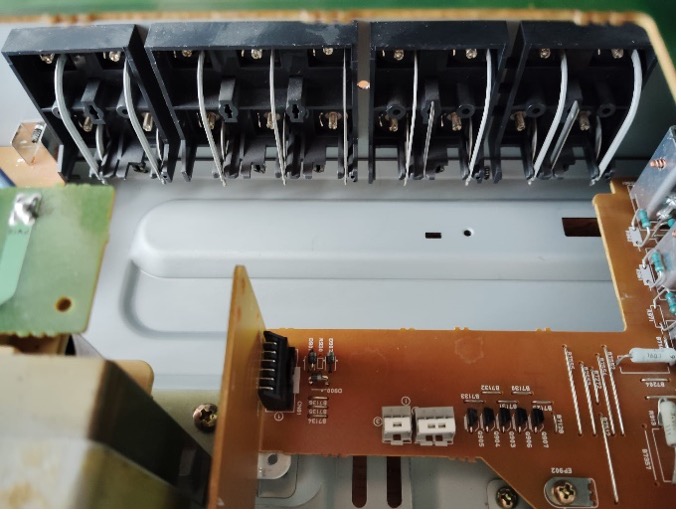

移除了HDMI board，Video Board及左邊整份散熱器後805的機內變得十分簡潔	封了805機殼頂部左邊的透氣孔使左邊成為Wind Tunnel將左風扇的風力集中只吹向右邊

 到了這個階段整部805已經差不多到了底。改動後的805音效如何？下期續。
